1. 1. Procesos de Impresión Offset Prof. Luis Palomino
2. 2. OffSet

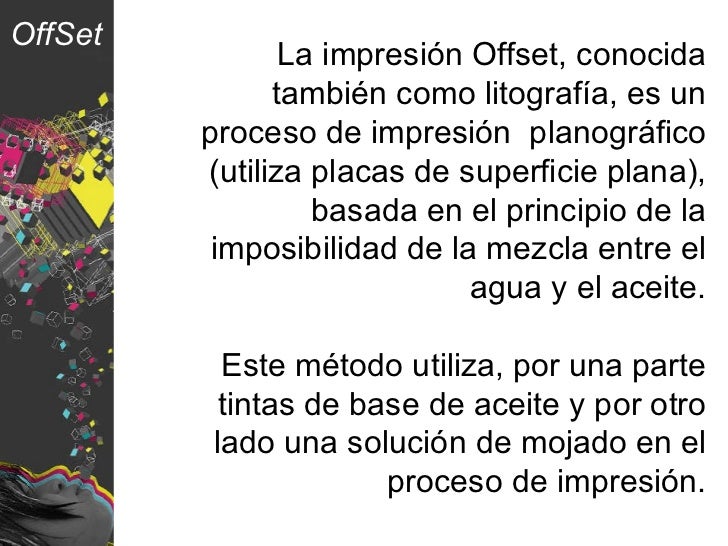

3. 3. La impresión Offset, conocida también como litografía, es un proceso de impresión planográfico (utiliza placas de superficie plana), basada en el principio de la imposibilidad de la mezcla entre el agua y el aceite. Este método utiliza, por una parte tintas de base de aceite y por otro lado una solución de mojado en el proceso de impresión. OffSet

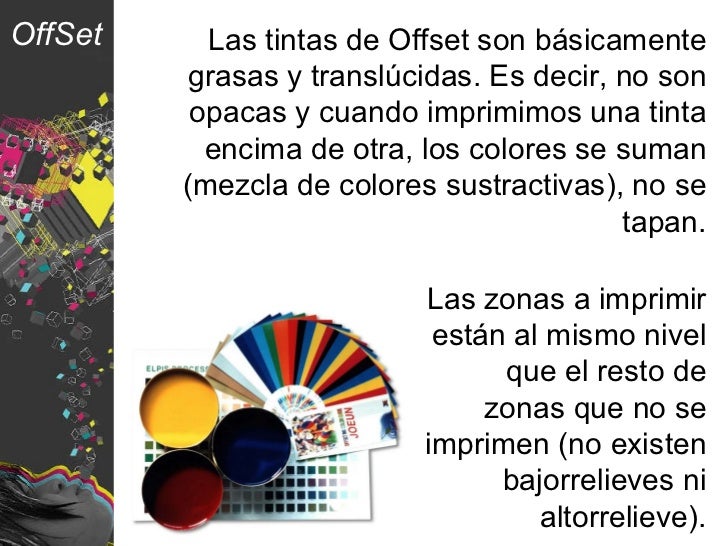

4. 4. Las tintas de Offset son básicamente grasas y translúcidas. Es decir, no son opacas y cuando imprimimos una tinta encima de otra, los colores se suman (mezcla de colores sustractivas), no se tapan. OffSet Las zonas a imprimir están al mismo nivel que el resto de zonas que no se imprimen (no existen bajorrelieves ni altorrelieve).

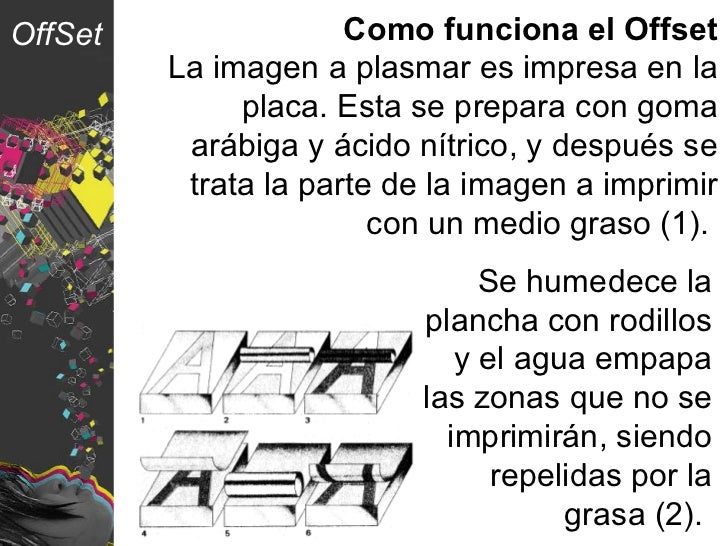

5. 5. Como funciona el Offset La imagen a plasmar es impresa en la placa. Esta se prepara con goma arábiga y ácido nítrico, y después se trata la parte de la imagen a imprimir con un medio graso (1). OffSet Se humedece la plancha con rodillos y el agua empapa las zonas que no se imprimirán, siendo repelidas por la grasa (2).

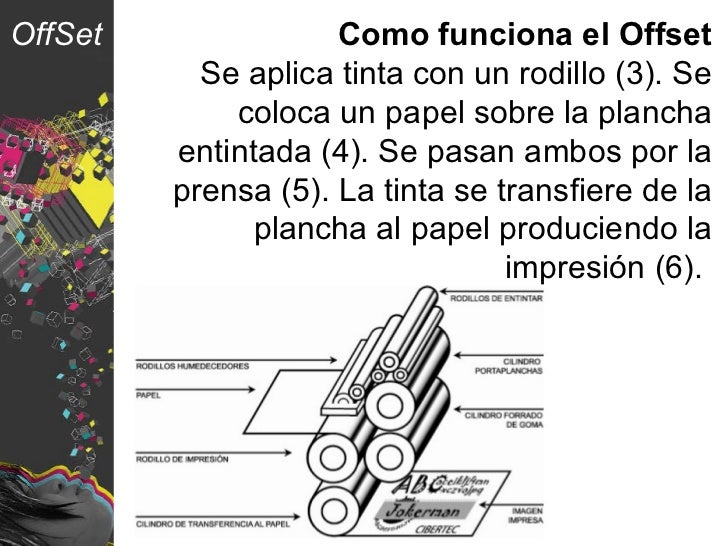

6. 6. Como funciona el Offset Se aplica tinta con un rodillo (3). Se coloca un papel sobre la plancha entintada (4). Se pasan ambos por la prensa (5). La tinta se transfiere de la plancha al papel produciendo la impresión (6). OffSet

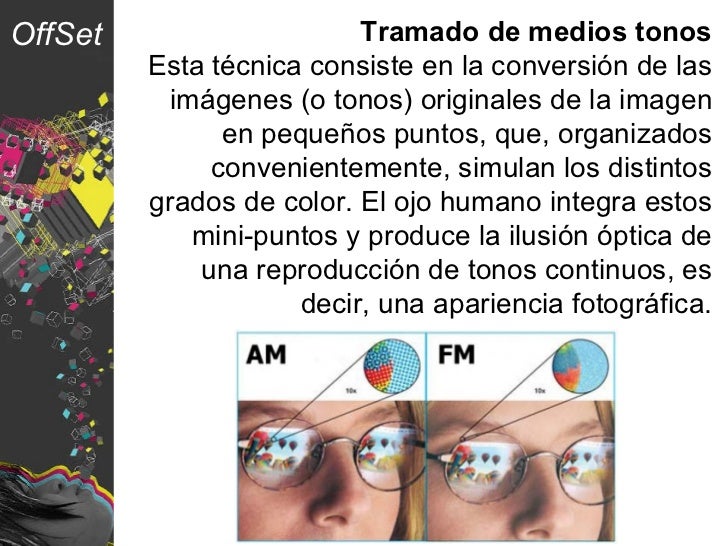

7. 7. Tramado de medios tonos Esta técnica consiste en la conversión de las imágenes (o tonos) originales de la imagen en pequeños puntos, que, organizados convenientemente, simulan los distintos grados de color. El ojo humano integra estos mini-puntos y produce la ilusión óptica de una reproducción de tonos continuos, es decir, una apariencia fotográfica. OffSet

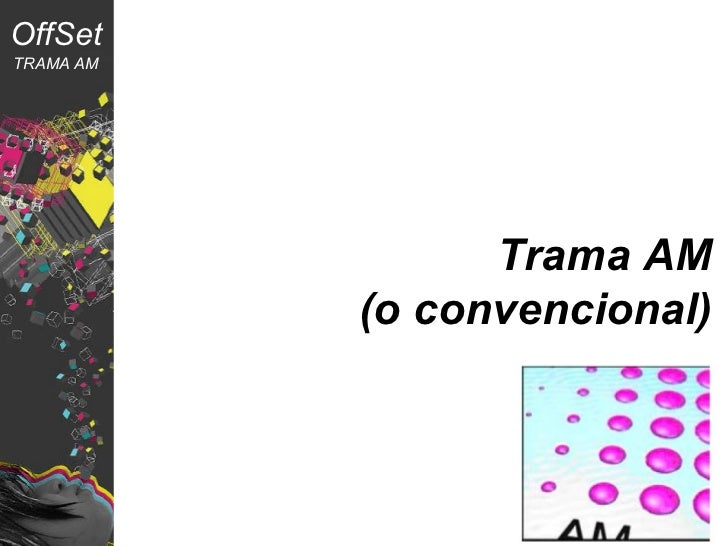

8. 8. Trama AM (o convencional) OffSet TRAMA AM
9. 9. Trama AM (o convencional) El tramado AM consiste en colocar los puntos de medios tonos en función de un patrón fijo (un patrón de tipo cuadrícula, en la que los puntos están situados de forma equidistante y formando ángulos rectos entre sí) Para conseguir tonalidades más intensas o más claras, se modifica el tamaño de cada uno de estos puntos. Cuanto mayor es el punto, más intenso es el color reproducido. OffSet TRAMA AM
10. 10. Este sistema de trama es el más utilizado, se basa en la variación de la amplitud de la modulación del punto de la plancha; es decir, para realizar la composición de las tramas de los 4 colores, los puntos varían de tamaño, realizando así la escala de gradación de los colores. Este tipo de trama tiene varias características propias: OffSet TRAMA AM

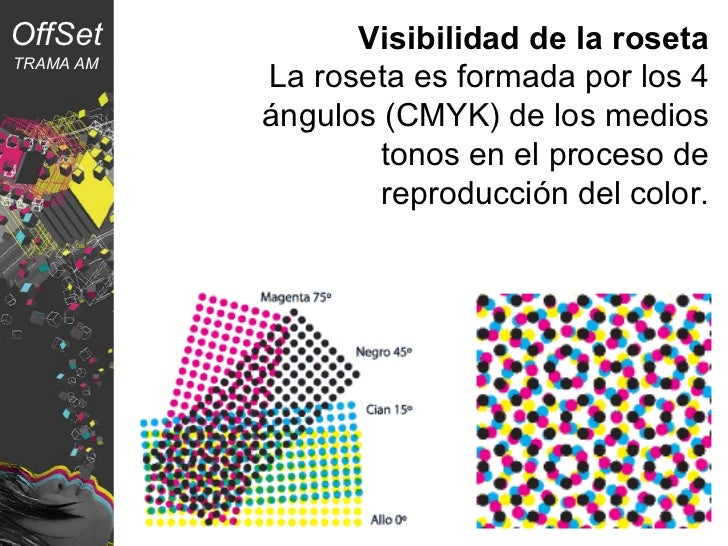

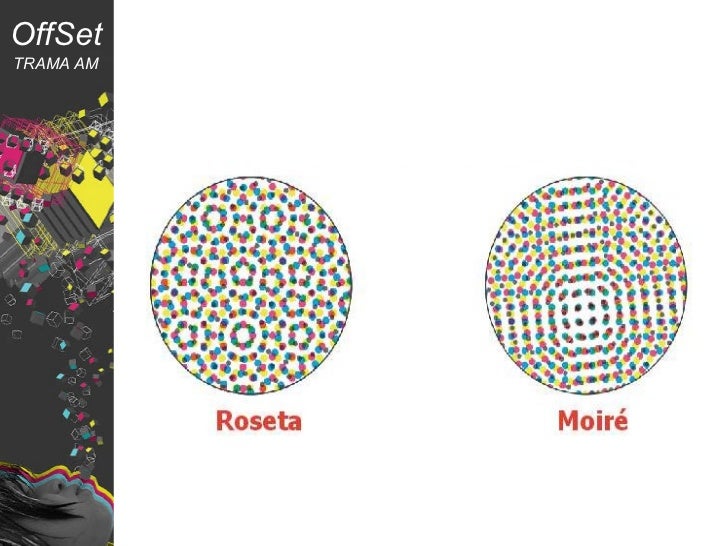

11. 11. Visibilidad de la roseta La roseta es formada por los 4 ángulos (CMYK) de los medios tonos en el proceso de reproducción del color. OffSet TRAMA AM

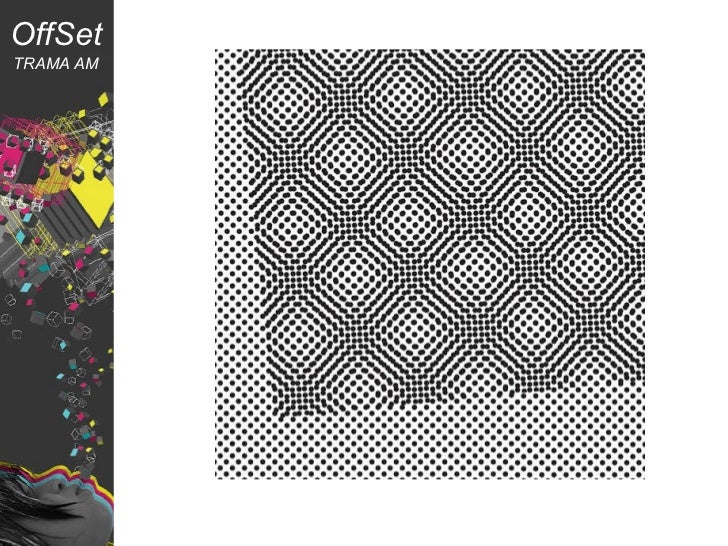

12. 12. OffSet TRAMA AM

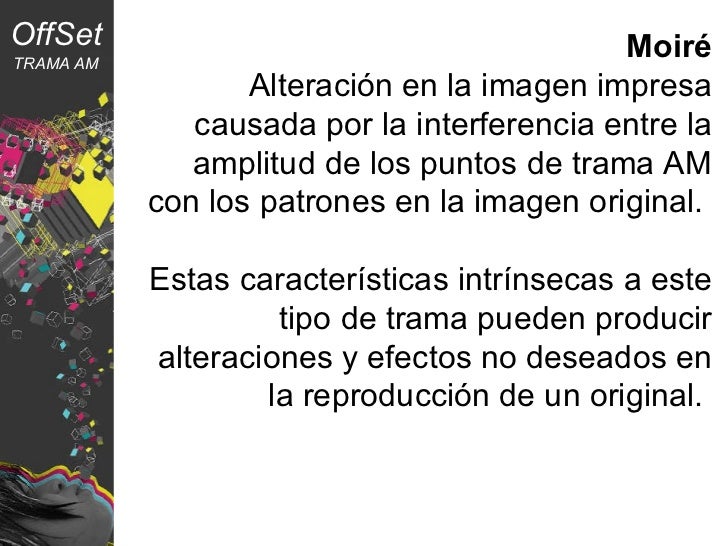

13. 13. Moiré Alteración en la imagen impresa causada por la interferencia entre la amplitud de los puntos de trama AM con los patrones en la imagen original. Estas características intrínsecas a este tipo de trama pueden producir alteraciones y efectos no deseados en la reproducción de un original. OffSet TRAMA AM

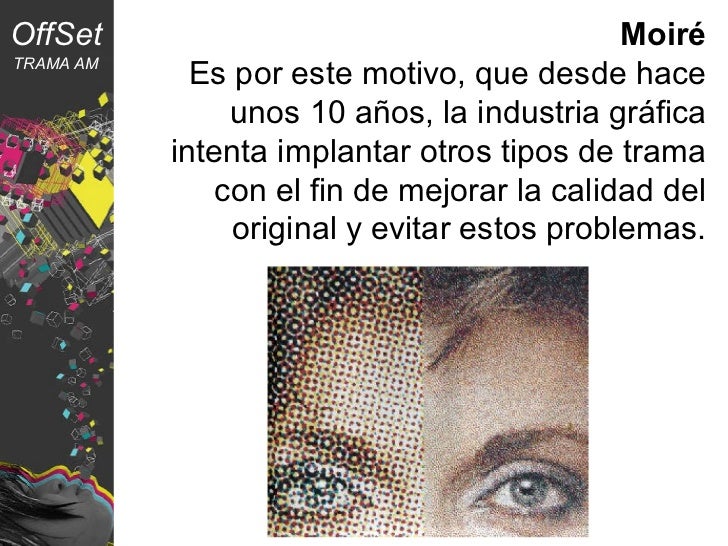

14. 14. Moiré Es por este motivo, que desde hace unos 10 años, la industria gráfica intenta implantar otros tipos de trama con el fin de mejorar la calidad del original y evitar estos problemas. OffSet TRAMA AM
15. 15. OffSet TRAMA AM
16. 16. OffSet TRAMA AM
17. 17. OffSet TRAMA AM

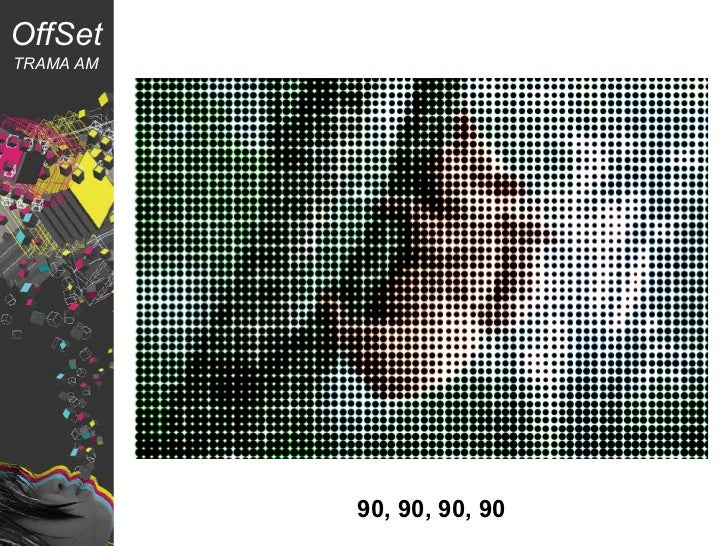

18. 18. OffSet TRAMA AM 90, 90, 90, 90 (4)
19. 19. OffSet TRAMA AM 90, 90, 90, 90
20. 20. OffSet TRAMA AM 15, 15, 15, 15

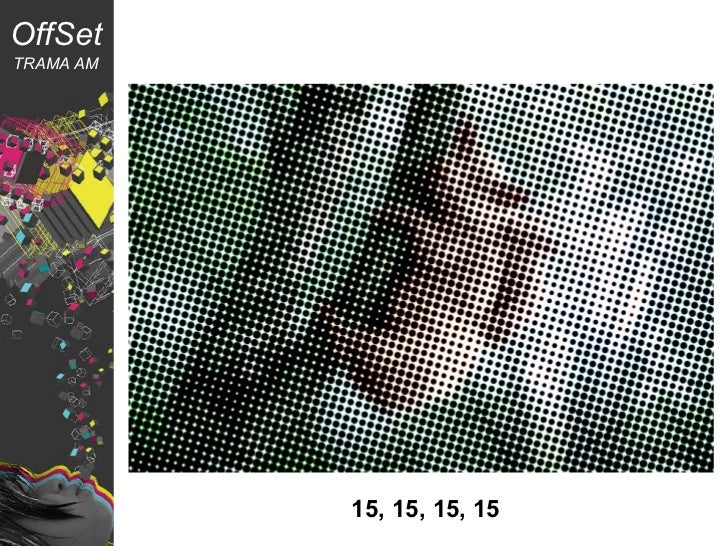

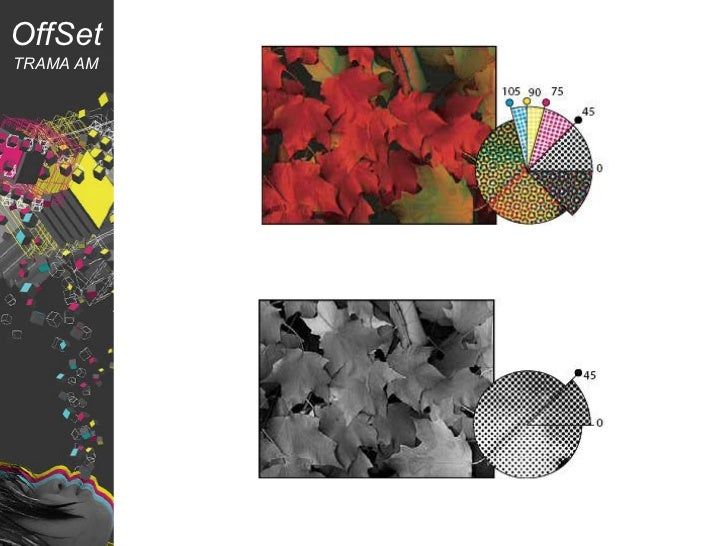

21. 21. OffSet TRAMA AM 15, 75, 0, 45

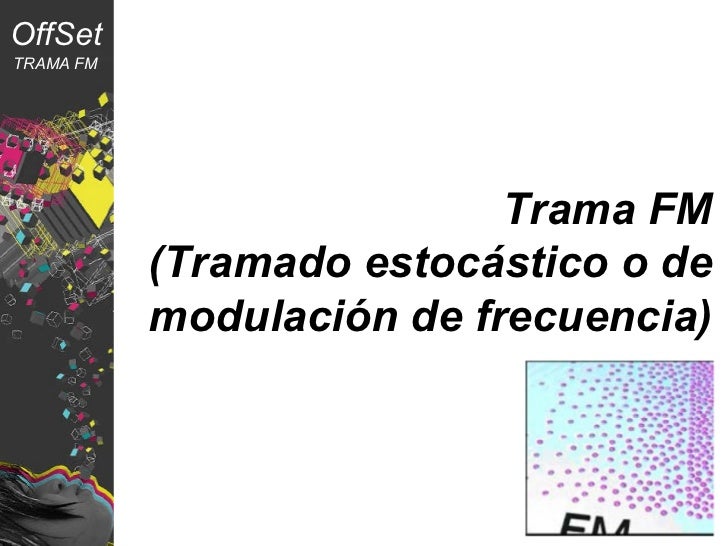

22. 22. Trama FM (Tramado estocástico o de modulación de frecuencia) OffSet TRAMA FM
23. 23. Trama FM (Tramado estocástico o de modulación de frecuencia): El tramado FM, por su parte, utiliza puntos que siempre tienen el mismo tamaño: son puntos mucho menores que los del tramado AM. Para conseguir las diversas tonalidades, el tramado estocástico modifica la frecuencia con la que estos puntos aparecen en el soporte. La colocación de los puntos no sigue ningún patrón preestablecido sino una disposición aleatoria. Más puntos en el mismo espacio, color más intenso. OffSet TRAMA FM

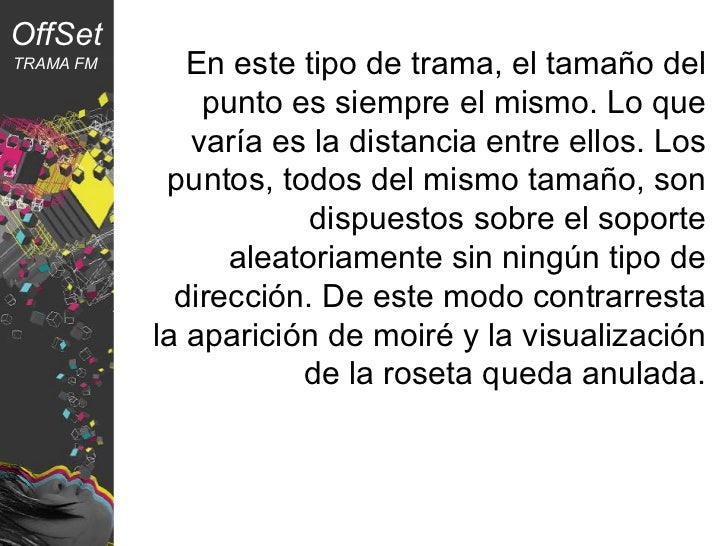

24. 24. En este tipo de trama, el tamaño del punto es siempre el mismo. Lo que varía es la distancia entre ellos. Los puntos, todos del mismo tamaño, son dispuestos sobre el soporte aleatoriamente sin ningún tipo de dirección. De este modo contrarresta la aparición de moiré y la visualización de la roseta queda anulada. OffSet TRAMA FM

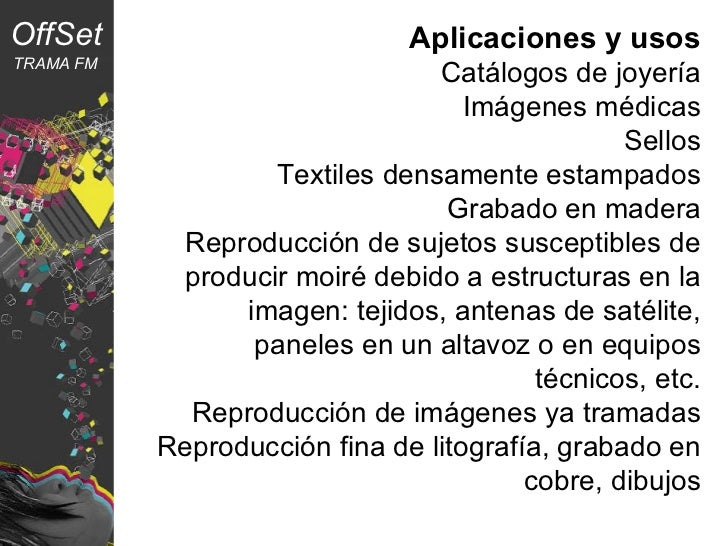

25. 25. Aplicaciones y usos Catálogos de joyería Imágenes médicas Sellos Textiles densamente estampados Grabado en madera Reproducción de sujetos susceptibles de producir moiré debido a estructuras en la imagen: tejidos, antenas de satélite, paneles en un altavoz o en equipos técnicos, etc. Reproducción de imágenes ya tramadas Reproducción fina de litografía, grabado en cobre, dibujos OffSet TRAMA FM
26. 26. Ventajas Mayor finura de detalle Colores más brillantes y saturados Ausencia de estructuras de roseta Ausencia de ángulos de trama Ausencia de moiré (suponiendo que se utiliza una correcta resolución de exploración) Mejor resolución de degradados; no se producen transiciones bruscas de tono (los pasos en degradados PostScript se mantienen limitados a 8 bits o 256 niveles de gris) Clara mejora de la calidad de salida en impresoras a láser y erosión Mayor calidad con papel ordinario, tipo periódico, papel reciclado y papel de calidad inferior Mayor facilidad en la producción de fotolitos para impresión multicolor (más de 4 colores de proceso), impresión en HiFi Color o con tinta metálica OffSet TRAMA FM

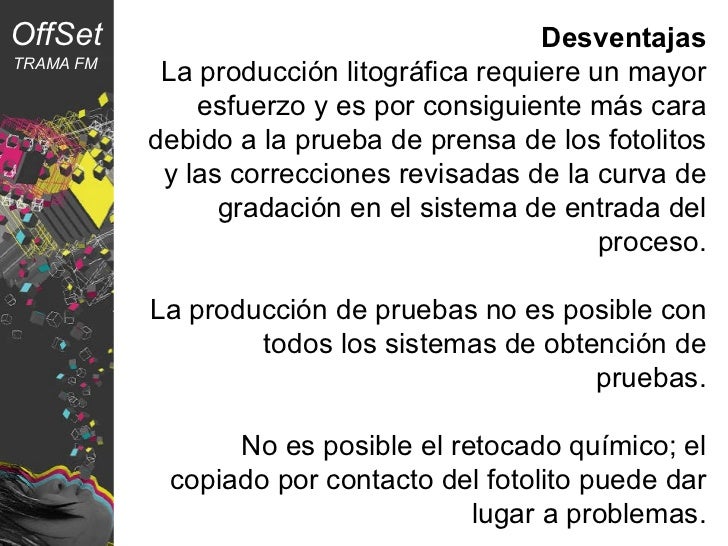

27. 27. Desventajas La producción litográfica requiere un mayor esfuerzo y es por consiguiente más cara debido a la prueba de prensa de los fotolitos y las correcciones revisadas de la curva de gradación en el sistema de entrada del proceso. La producción de pruebas no es posible con todos los sistemas de obtención de pruebas. No es posible el retocado químico; el copiado por contacto del fotolito puede dar lugar a problemas. OffSet TRAMA FM

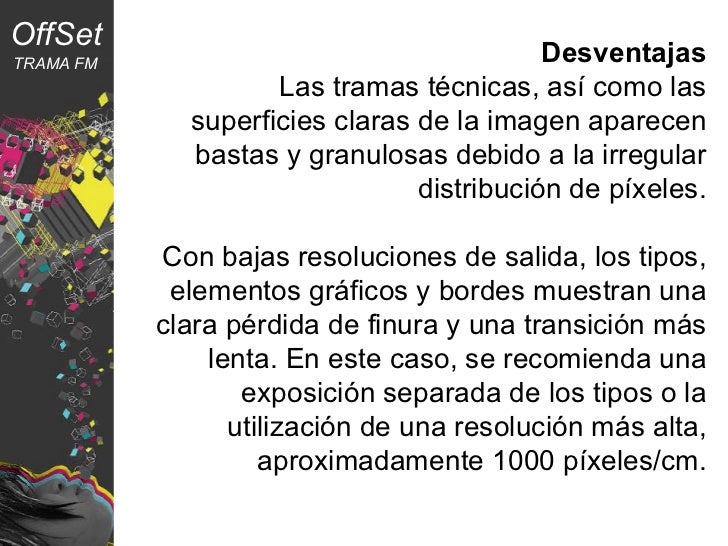

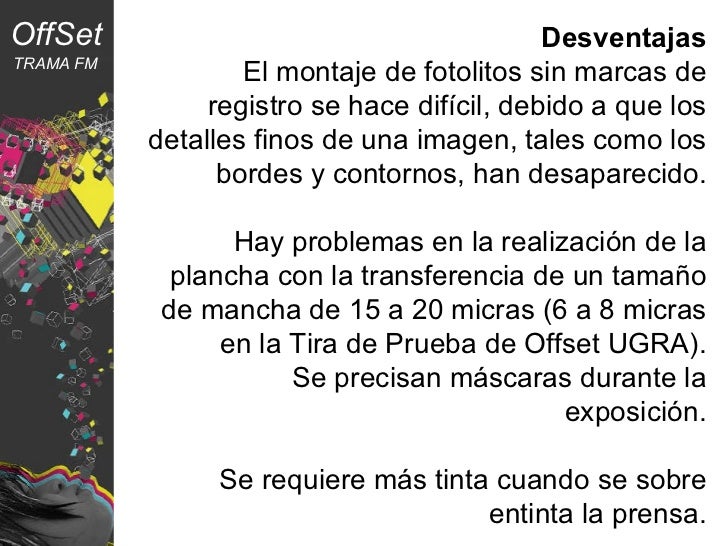

28. 28. Desventajas Las tramas técnicas, así como las superficies claras de la imagen aparecen bastas y granulosas debido a la irregular distribución de píxeles. Con bajas resoluciones de salida, los tipos, elementos gráficos y bordes muestran una clara pérdida de finura y una transición más lenta. En este caso, se recomienda una exposición separada de los tipos o la utilización de una resolución más alta, aproximadamente 1000 píxeles/cm. OffSet TRAMA FM
